尺寸與結構圖

音響擴聲區域鐳射激光指向定位使用說明

1、首先確保功放與8芯防水音箱座（2+，2-）端口連接正確，輸入小電壓的15KHz的正弦波信號，會聽到低音喇叭輕微的高頻聲，然后繼續緩慢地加大輸入信號電壓，直到音箱正面的激光出光口發出穩定的光束，光束的投射位即為音箱的擴聲指向區域。

注：使用此功能時，請將（1+，1-）、（3+，3-）的端口靜音，防止燒壞喇叭。

2、激光束定位示意圖，如圖。

注：此指向系統為選配件，使用前請先確保音箱是否具有此功能。

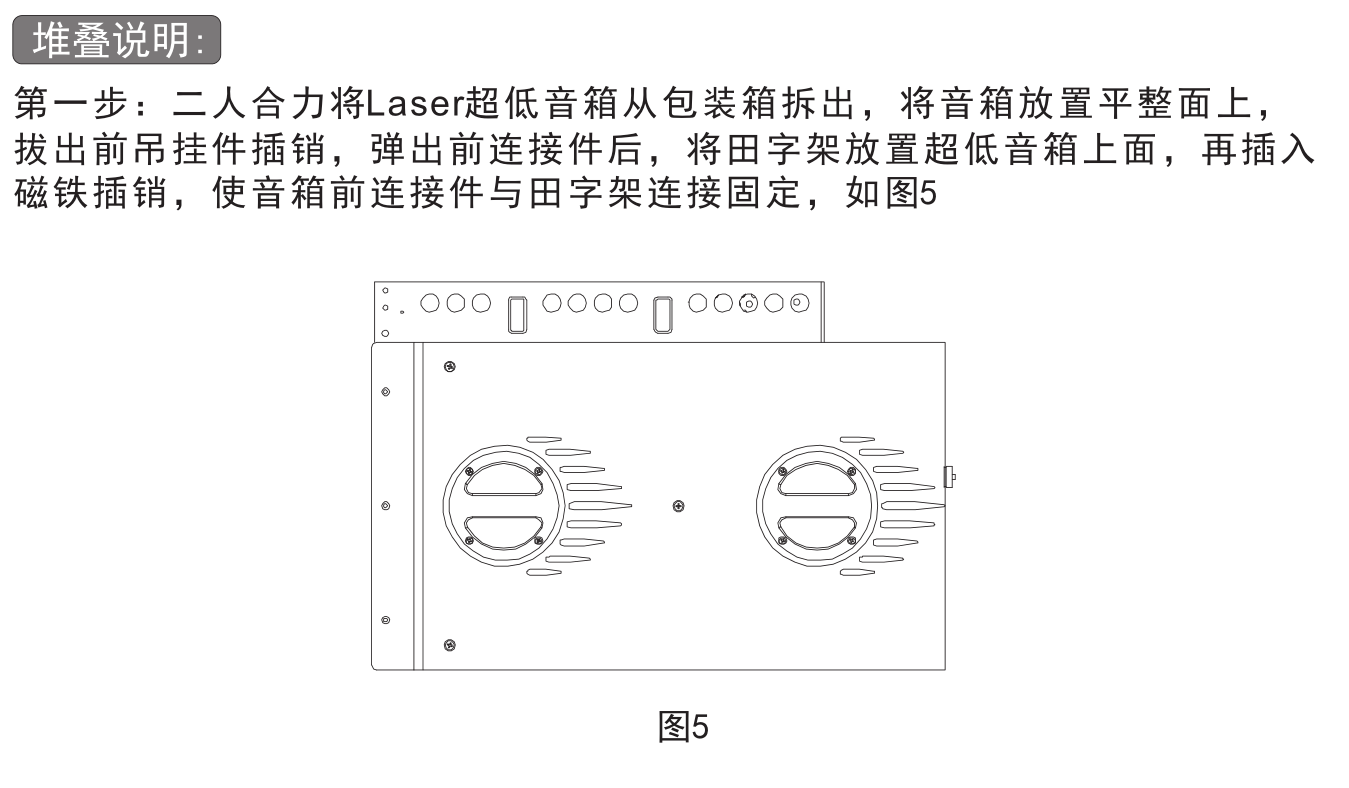

組裝示意（以Laser20為例）

安裝說明
